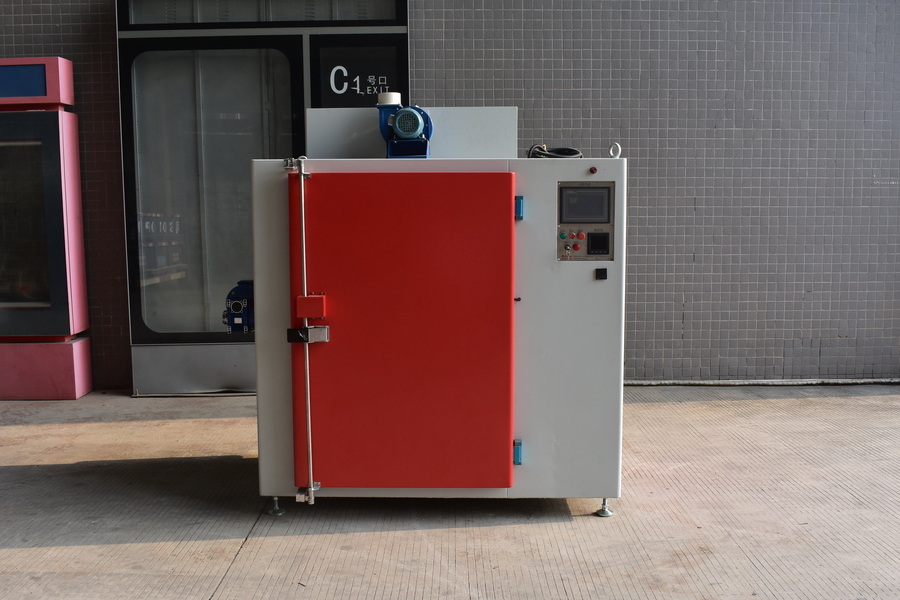

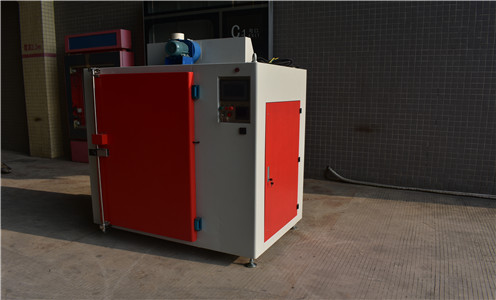

恒溫恒濕推車烘箱
控制系統 采用三菱PLC,威綸通觸摸屏，臺達溫控模塊
控溫溫控器
1、采用臺達DT系列溫控模塊，模塊帶有PID整定功能
2、PID算法輸出，控制固態繼電器，精準控制溫度
超溫保護溫控器 當溫度超過超溫保護溫控器設定值時，自動切斷加熱電源
斷電報警 當設備斷電時,設備自動啟動聲光報警
加熱管控制 采用工業固態繼電器控制每組發熱管，性能更穩定
溫度傳感器 標準型K型熱電偶,
漏電開關 采用施耐德品牌
相序繼電器 采用施耐德品牌
接觸器 采用施耐德品牌
中間繼電器 采用正品歐姆龍
環境條件 環境溫度 -5度～+40度
相對濕度 ≤85%RH
電源 AC380V±10%，50HZ，三相五線制
訂購熱線：139-0264-6285
主要技術參數 設備尺寸 W1850*H1950*D1170 (寬x高x深)
內尺寸 W820*H1310*D900 (寬x高x深)
溫度范圍 常溫至280度可控
儀表顯示精度 ±0.1度
溫度控制精度 ≤±1度
溫度均勻度 ≤±2（空載）
升溫速率 ≥8度/分
外殼溫度 溫升不超過環境+25度，接縫處周邊不超過環境+45度
電源 三相五線制 380V，50HZ
運風方式 采用對流運風
總功率 約25KW
爐體結構特征 外殼材料 采用1.5mm厚Q235冷軋鋼板（強度、塑性和焊接綜合性能好）折彎焊接制作

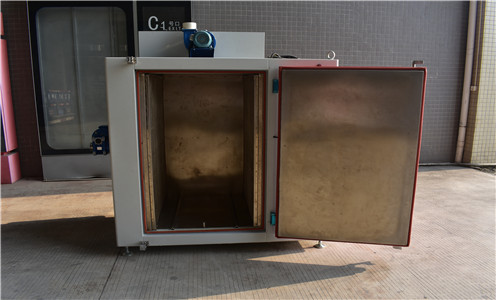

內膽材料 采用1.2mm厚SUS304不銹鋼板制作，保持內膽清潔無塵，防生銹、耐腐蝕保溫材料 采用100K加密型硅酸鋁巖棉，具有不可燃燒，隔熱性強等特點，厚度為100mm

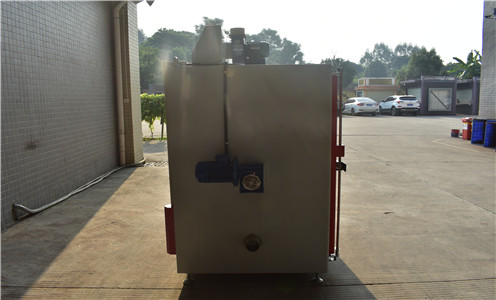

換氣裝置
1.爐體頂部設有進氣口與排氣口
2.排氣口配有離心風機,通過PCL變頻控制,(通過風機控制進風量,進風量與出風量相同)發熱管 采用不銹鋼發熱管加熱,勻布在烤箱內壁兩側
門鎖 1.設備門鎖配有兩套,手動鎖與電子鎖
2.設備正常工作時,設備報警處于異常狀態時,烤箱門自鎖,需通過PCL方能打開門鎖(電子鎖)
運風馬達 1.運風馬達采用兩臺0.37kw電機,配兩套枚葉風扇運風,使爐內空氣對流,從而使爐內溫度均勻
2.運風馬達帶變頻功能,可根據需求調整轉速,從而控制烤箱內的循環量

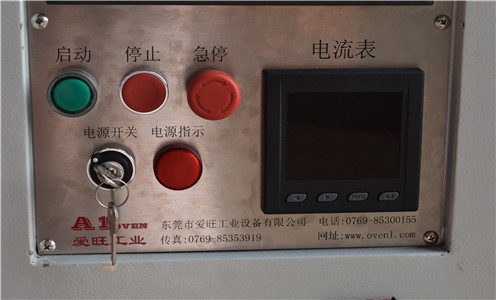

控制系統 控制電箱 控制電箱安裝在烤箱右側
控制系統 采用三菱PLC,威綸通觸摸屏，臺達溫控模塊
控溫溫控器
1、采用臺達DT系列溫控模塊，模塊帶有PID整定功能
2、PID算法輸出，控制固態繼電器，精準控制溫度
超溫保護溫控器 當溫度超過超溫保護溫控器設定值時，自動切斷加熱電源斷電報警 當設備斷電時,設備自動啟動聲光報警
加熱管控制 采用工業固態繼電器控制每組發熱管，性能更穩定
溫度傳感器 標準型K型熱電偶,
漏電開關 采用施耐德品牌
相序繼電器 采用施耐德品牌
接觸器 采用施耐德品牌
中間繼電器 采用正品歐姆龍
環境條件 環境溫度 -5度～+40度
相對濕度 ≤85%RH
電源 AC380V±10%，50HZ，三相五線制
培訓 免費進行技術培訓
